山海推出國際先進水平24位精密AFE，助力解決工業“卡脖子”問題
2023-02-24
山海半導體（SENSILICON）推出全新
24位?-Δ型低功耗、低噪聲、完整模擬前端SHC6248，該模擬前端不僅實現了超高精度的模擬性能，同時集成了完整的模擬鏈路模塊，包括12通道模擬開關、低噪聲PGA、低溫漂基準源、高匹配度IDAC及高精密?-Δ型ADC。SHC6248具有極高的初始精度，可有效解決用戶在實現超高精度和系統校準過程中的難題，同時有效簡化外圍電路，減小PCB尺寸并節約成本。
SHC6248完全自主設計研發，擁有100%知識產權，同時性能和集成度達到國際先進水平，可廣泛應用于工廠自動化及過程控制等應用中的溫度、壓力、流量測量，以及各類精密儀器設備中的電壓、電流測量。

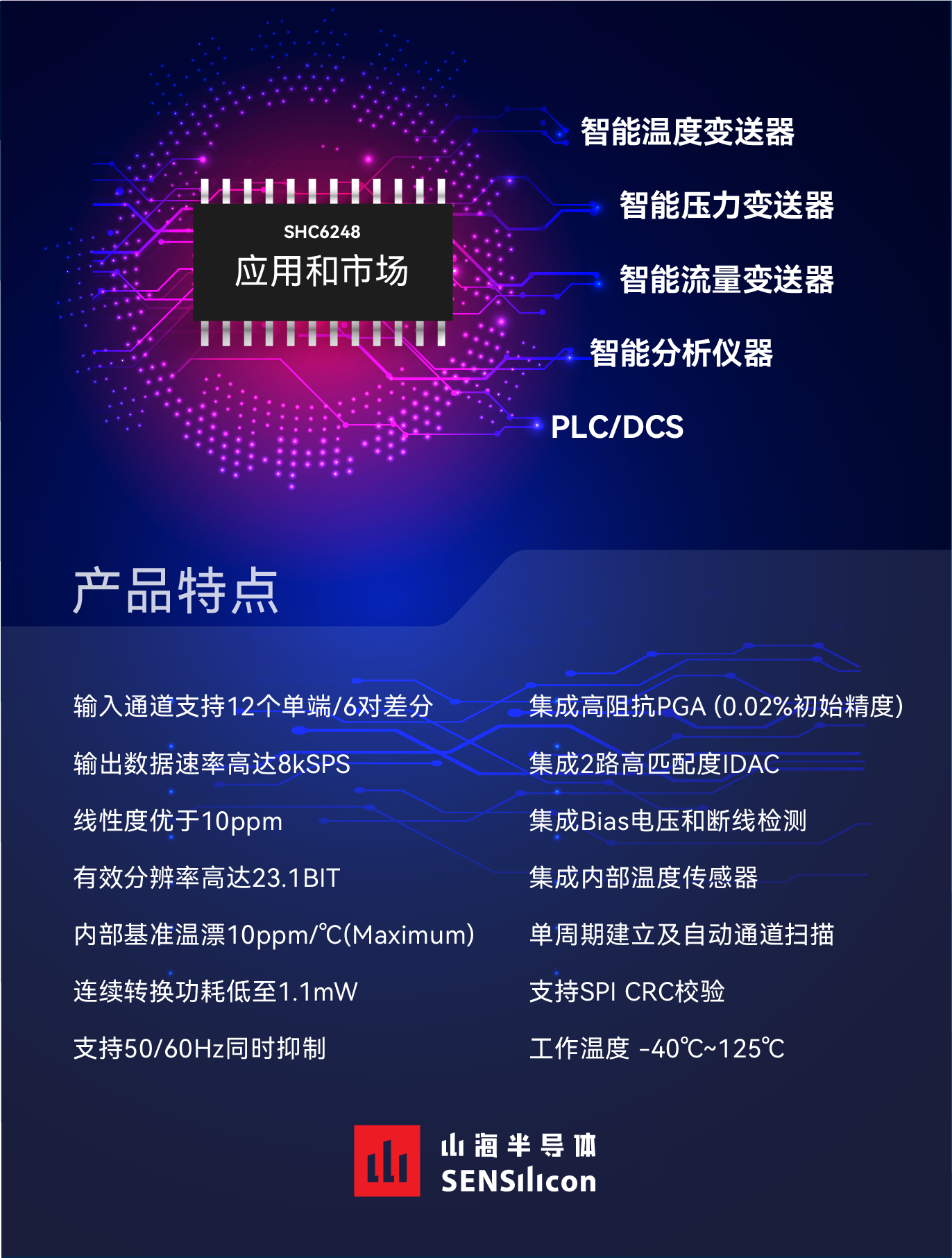

SHC6248應用市場和產品特點

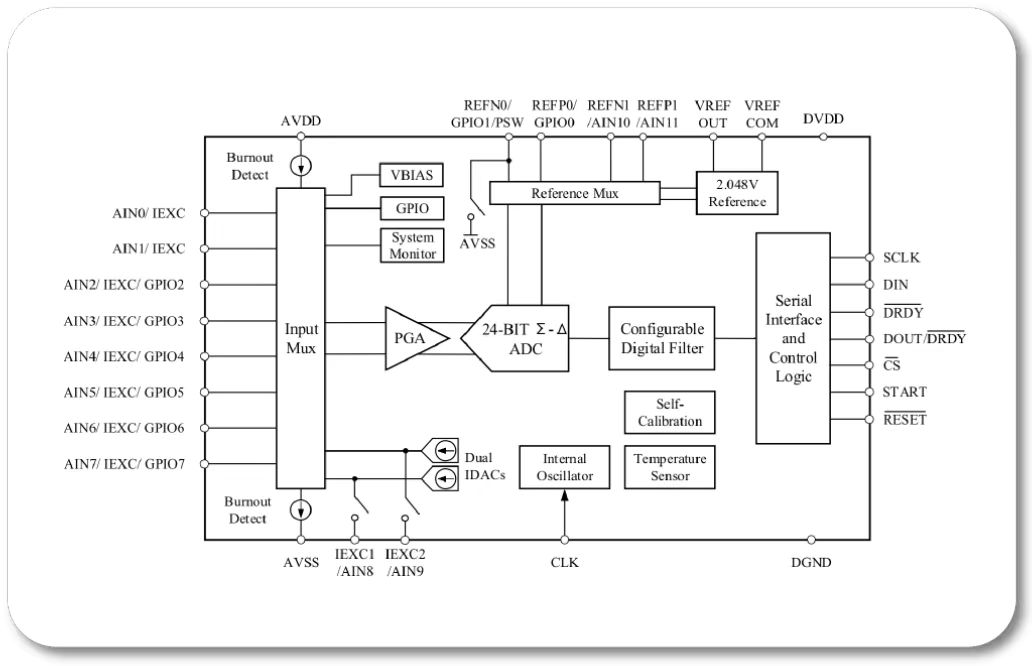

SHC6248功能框圖

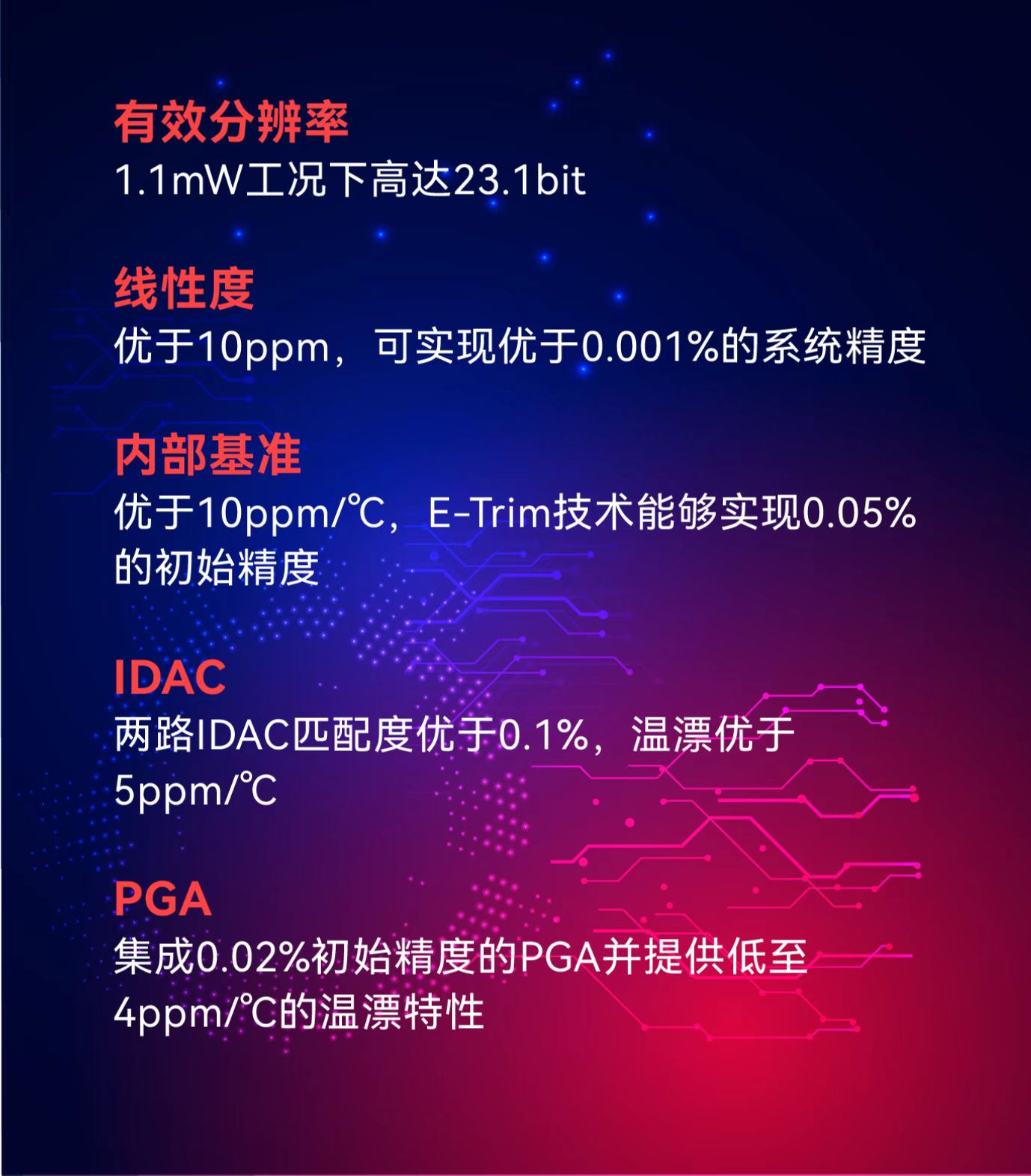

SHC6248產品優勢
SHC6248 典型應用
（1） 熱電偶和RTD(電阻溫度檢測器)

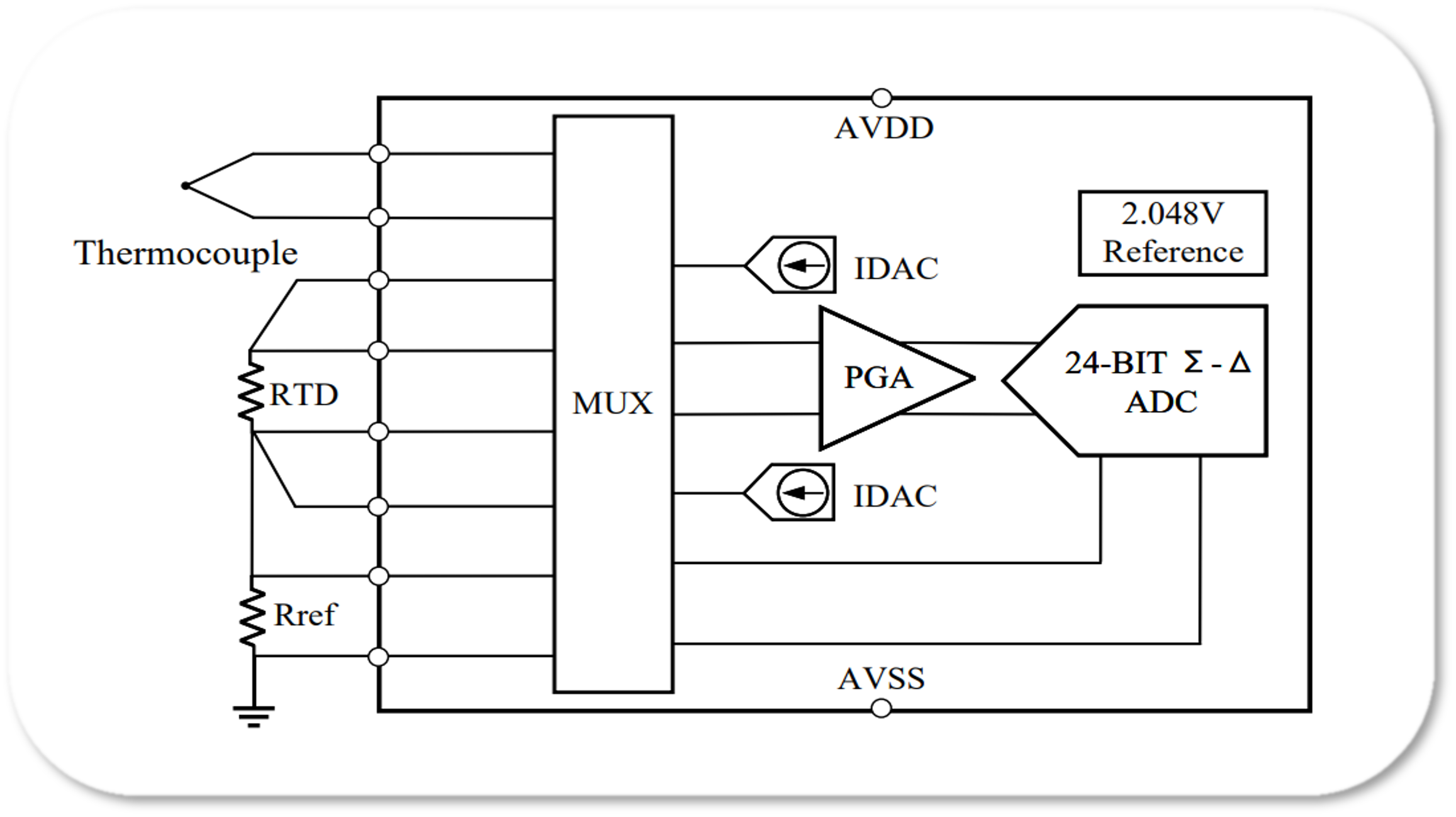

熱電偶具有極高的溫度測量范圍（如2300℃）且響應速度快，RTD具有更高的溫度測量精度和穩定性，所以熱電偶和RTD(電阻溫度檢測器)是工業應用中常用的溫度傳感器。SHC6248以其高精度、高集成度的產品架構，可單芯片支持熱電偶溫度測量及RTD或NTC等冷端補償方式，也可單獨用于任意類型RTD（二線制、三線制或四線制）。下圖為基于SHC6248的典型熱電偶（三線制RTD作為冷端補償）的測量示意圖。
熱電偶和三線RTD測量
（2） 電橋類傳感器測量（壓力、流量等）

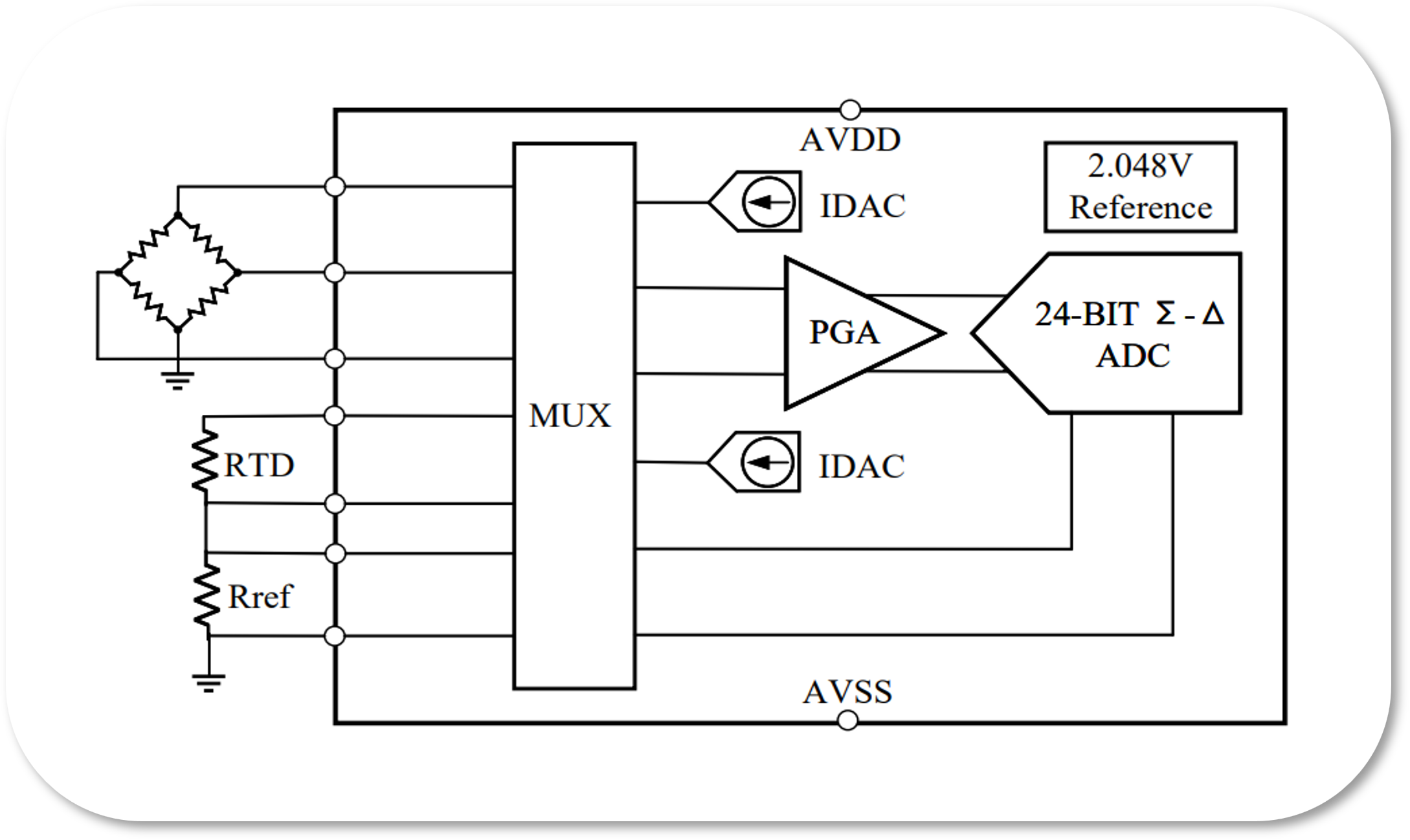

基于惠斯通電橋原理的壓力測量電路被廣泛應用于工業過程控制、流量控制、液壓閥門控制等領域，SHC6248可單芯片支持靜壓、差壓、溫度等多參量測量。下圖為基于SHC6248的典型電橋類壓力測量示意圖。
壓力或流量測量
